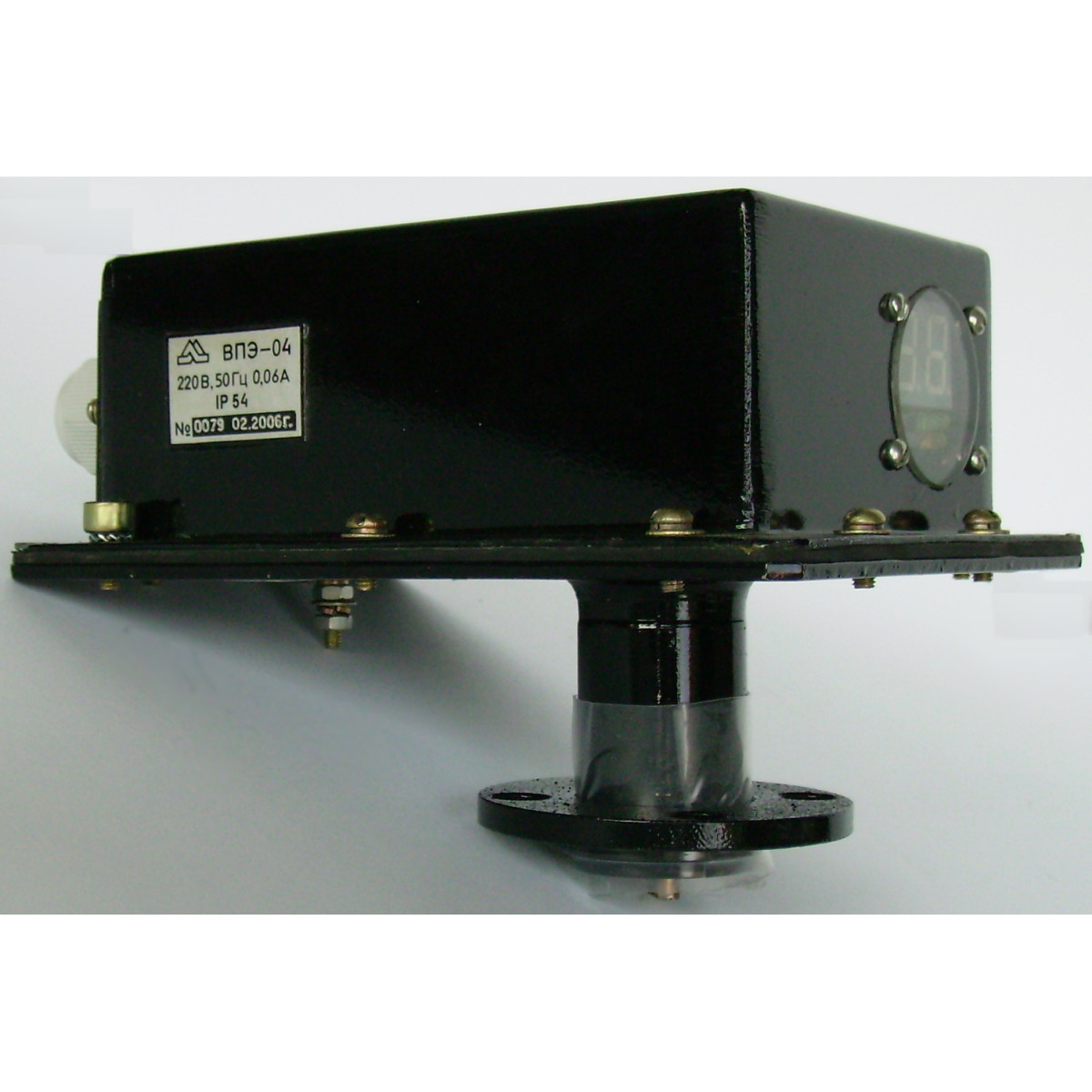

Вимикачі шляхові електронні

Вимикач шляховий електронний для електроприводів заводів-виробників ВАТ «Тулаелектропривід» та ВАТ «Чехівський завод «Енергомаш», які застосовуються на трубопровідній запірній або регулюючій арматурі. Вимикач шляховий електронний призначений для заміни існуючого електромеханічного шляхового вимикача ВП-4М (ТУ 16.526.395)), або механізмів сигналізації положення МСП-1 (ТУ 25-02.120391-84), МСП-А (ТУ 25-7551.009) далі іменований за текстом - ВШЕ. ВШЕ за своїми функціональними можливостями та схемою підключення є модернізованим аналогом приладів ВП-4М або МСП-1, МСП-А тобто. засобом управління ЕП. Вид кліматичного виконання ВШЕ – У2 згідно з ГОСТ 15150 (для приладів загальнопромислового виконання). ВШЕ забезпечує: - видачу команд на зупинку ЕП у крайніх положеннях Відкрито «О» та Закрито «З» арматури або в будь-яких інших, залежно від налаштування ВШЕ; - дистанційне налаштування незалежних колійних та кінцевих вимикачів на «О»-«З» арматури без розкриття вимикача за допомогою автономного пульта налаштування (ПН) за допомогою ІЧ-каналу на відстані до 1м. з кутом захоплення приймача ВШЕ до 45 ° в горизонтальній площині в діапазоні 1 ... 1024 оборотів з точністю не більше 45 ° кута повороту вихідного валу ЕП. ПН входить в комплектацію ВШЕ. - візуалізацію безпосередньо на ВШЕ факту обертання валу ЕП, знаходження арматури в положеннях «О» і «З», а також ступінь відкриття арматури у відсотках від положення «О» або в числі оборотів валу ЕП, конкретний вид індикації встановлюється за допомогою ПН; - видачу сигналів індикації «О» та «З» на пульт керування ЕП; - Видачу команд на відключення силового живлення ЕП в діапазоні 1 ... 5 сек. після припинення обертання валу приводу при його знаходженні у будь-якому проміжному положенні робочого інтервалу (тобто при заклинюванні арматури або ЕП). Конкретний час відключення встановлюється під час виготовлення. Цю функцію можна дозволити або заборонити за допомогою ПН; - Електричну сумісність з існуючою на атомних електростанціях апаратурою управління ЕП; - неможливість несанкціонованого введення чи зміни уставок ВШЕ; - облік числа циклів спрацьовування ЕП та встановлення числа напрацьованих циклів ЕП; - видачу одного або двох незалежних уніфікованих струмових сигналів, що перенастроюються, 0…5 мА, 4…20 мА , відповідно до вимог, обумовлених у ГОСТ 26.011  - відстеження положення ЕП при знятті силового живлення з ВШЕ; - Встановлення напрямку обертання валу ВШЕ за допомогою ПН.
